Progettiamo, cabliamo e collaudiamo lo shelter nella nostra officina. In cantiere restano solo gli allacciamenti MT/BT e il collaudo con il distributore.
Perché uno shelter standard non basta
Tre condizioni che rendono lo shelter un progetto, non un prodotto di catalogo.
01
Livello di tensione MT, punto di connessione e prescrizioni del distributore cambiano da sito a sito. La sezione MT dello shelter va dimensionata su quello scenario, non su un preset.
02
Inverter di stringa, centralizzati, in BT 400V o in BT 800V AC: la sezione BT — sbarre, protezioni, quadri di parallelo — cambia in funzione delle scelte progettuali dell'impianto.
03
Interruttori, sistemi di protezione, ausiliari, ventilazione e accessi devono essere pensati insieme fin dall'inizio: collaudo e manutenzione ordinaria non possono essere un ripensamento.
La soluzione RG Power
Progettiamo, cabliamo e collaudiamo lo shelter nella nostra officina. In campo restano gli allacciamenti MT/BT e il collaudo con il distributore: meno assemblaggio in cantiere, meno rischio di integrazione, tempi di posa più prevedibili.
Cosa integra lo shelter RG Power
01
Quadri MT configurabili in funzione del livello di tensione richiesto dal distributore e delle prescrizioni di connessione applicabili al sito.
02

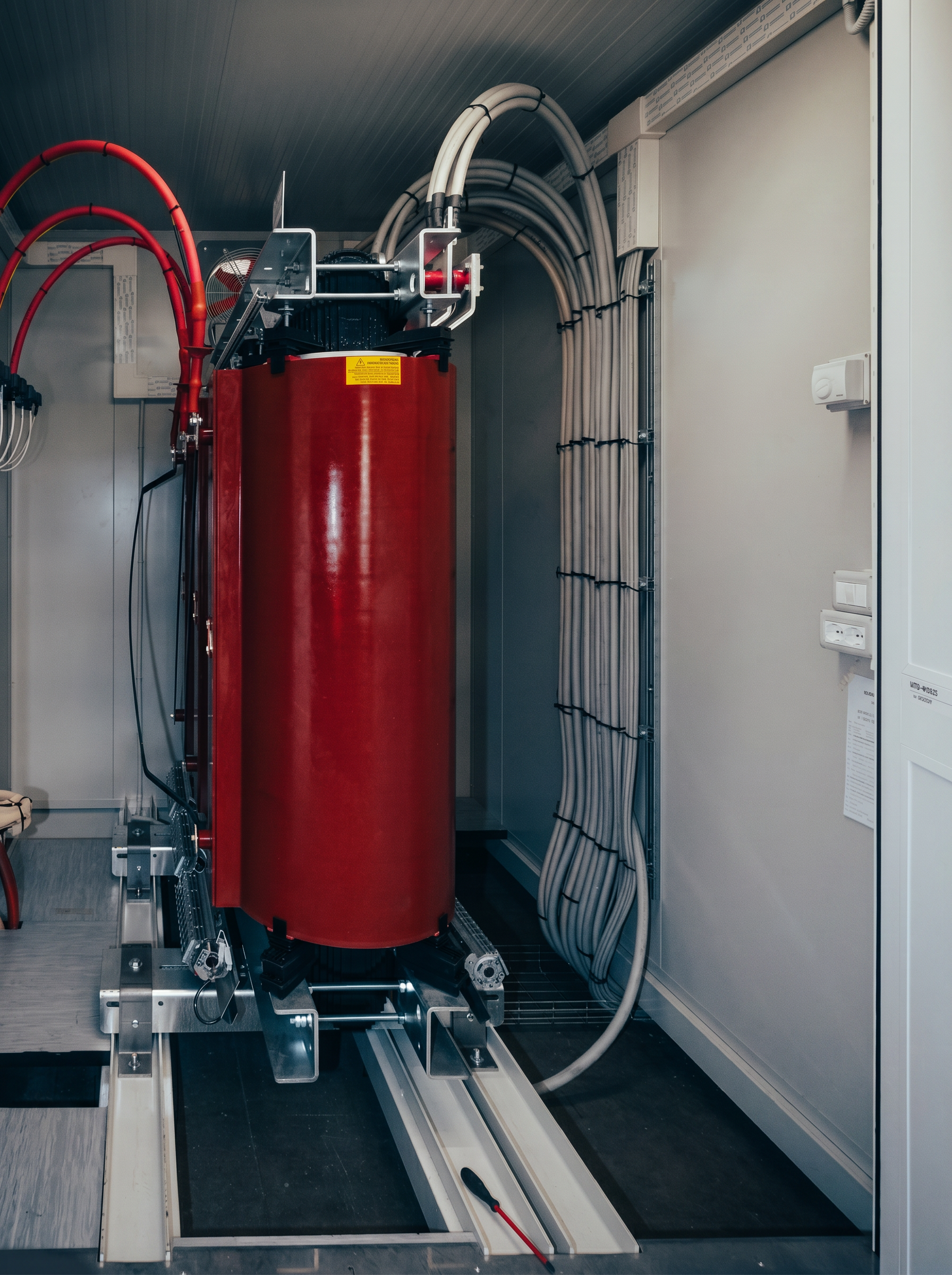

Trasformatore predisposto in configurazione dry-type o in olio a seconda del progetto, con potenza definita sul dimensionamento dell'impianto FV.
03
Quadri BT dimensionati per l'architettura di inverter scelta: sbarre, interruttori generali, protezioni di linea e ausiliari coordinati in fase progettuale.
04
Sistema di protezione di interfaccia MT o BT configurato secondo le prescrizioni di connessione del distributore e la normativa applicabile.
05
Interruttori scatolati o aperti, con protezioni magnetotermiche o differenziali dimensionate sui feeder inverter e sui carichi ausiliari.
06
Alimentazione ausiliaria, illuminazione, prese di servizio, controllo climatico e ventilazione integrati in un unico quadro ausiliari.
07
Ventilazione forzata o naturale in funzione della potenza del trasformatore, delle condizioni ambientali e del layout interno dello shelter.
08
Termometria trasformatore, sensori di temperatura ambiente, rilevazione fumi e sensori di allagamento predisponibili in funzione del progetto.
09
Involucro in lamiera zincata e verniciata su telaio in acciaio, pannelli sandwich isolati, porte di servizio e accessi tecnici dedicati alla manutenzione.
10
Shelter progettato per il trasporto stradale su bilico e per il sollevamento con golfari o punti di aggancio dedicati.
Come è organizzato
Schema editoriale della filiera interna. Configurazione effettiva definita in fase progettuale sulle prescrizioni di connessione e sull'architettura FV.
SCHEMA · SHELTER MT/BT
Sezione MT
Cabina di consegna e di trasformazione lato distributore, con quadri MT e protezione di interfaccia.
Trasformatore MT/BT
Trasformatore dry-type o in olio, dimensionato sull'impianto.
Sezione BT
Quadri BT, sbarre, interruttori generali e feeder inverter.
Ausiliari & Ventilazione
Alimentazione ausiliaria, ventilazione, sensoristica, illuminazione.
Inverter FV → Rete
Uscite verso i campi inverter (400V o 800V AC) e verso il punto di connessione.
Configurazione indicativa · definita in fase progettuale
Dettaglio interno

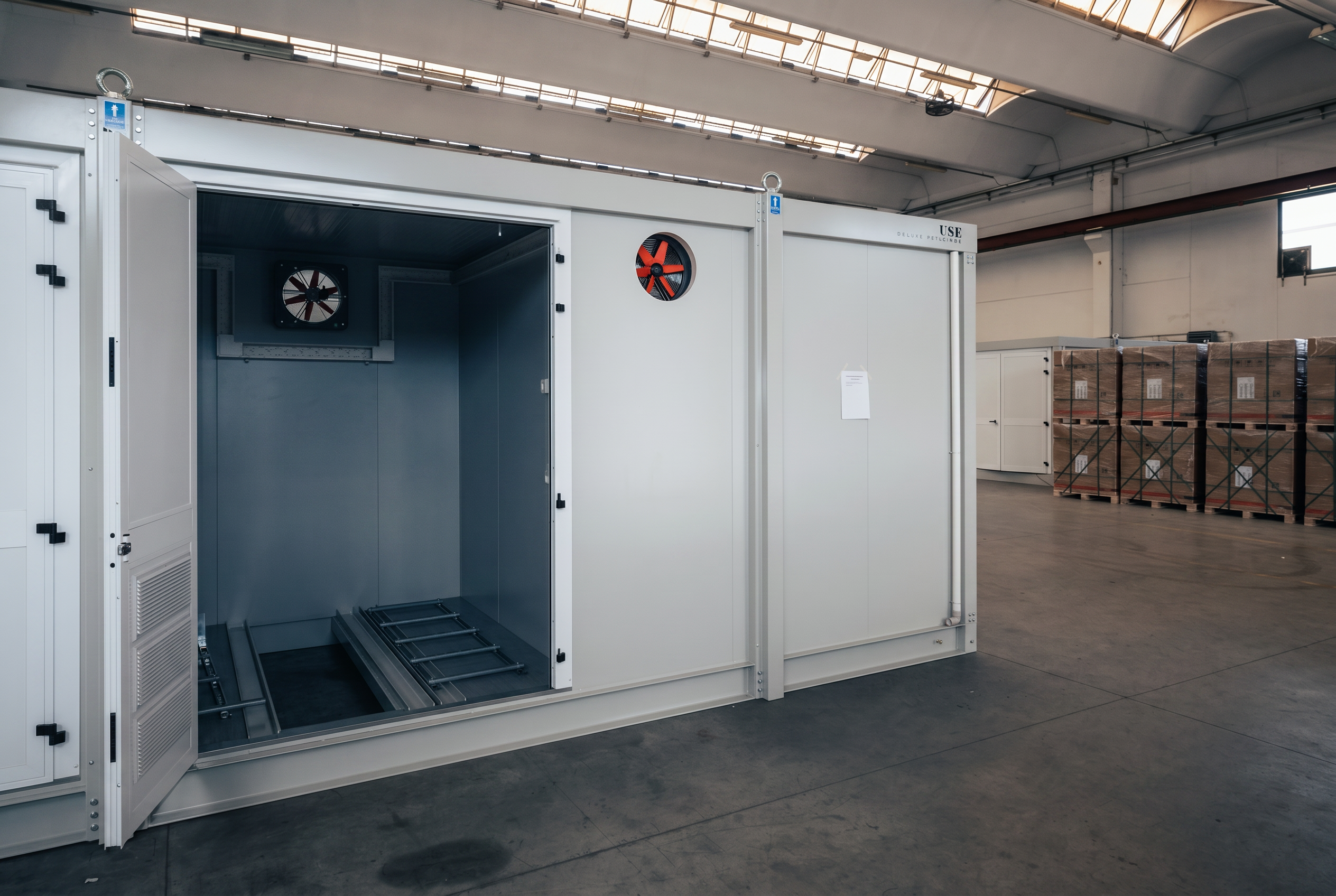

Interno shelter — ventilazione e passaggio cavi verso la sezione BT.
Configurazioni
Dati indicativi. Ogni parametro effettivo — potenza, livello di tensione, protezioni — è definito in fase di progetto in funzione della rete di connessione, dei carichi e dei limiti di sito.

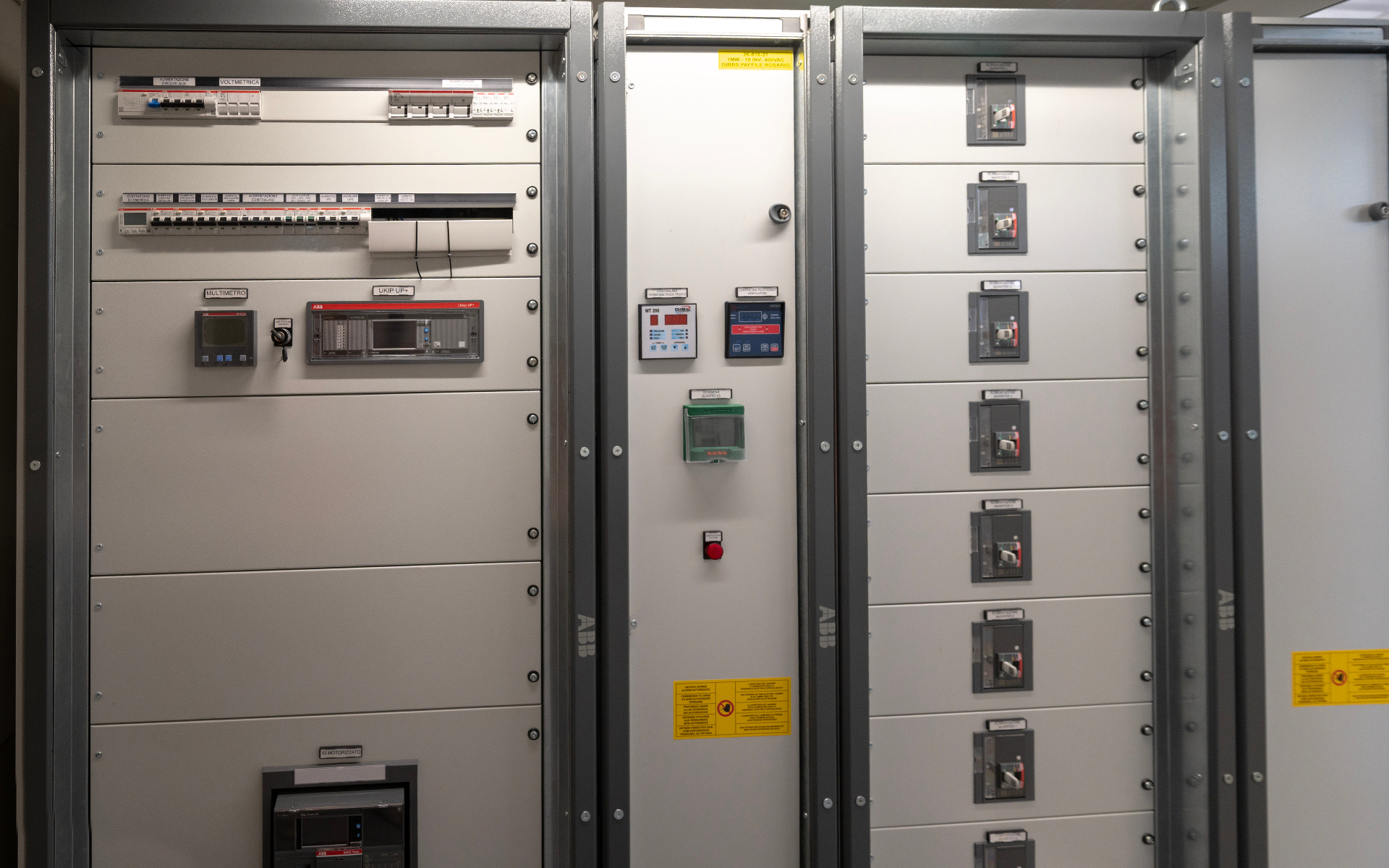

Quadri BT · protezioni ABB
01 · MT
Adattata al livello di tensione del distributore e alle prescrizioni di connessione.
Configurazione effettiva definita con distributore e ufficio tecnico committente.
02 · BT 400V
Per impianti con inverter in bassa tensione tradizionale.
Dimensionamento su architettura inverter e carichi ausiliari definiti dal progetto.
03 · BT 800V AC
Per architetture inverter di ultima generazione con uscita in 800V AC.
Configurazione da verificare caso per caso con costruttore inverter e distributore.
Perché scegliere uno shelter RG Power
01
MT, trasformatore, BT, ausiliari e ventilazione progettati insieme, non assemblati a posteriori.
02
Nessun preset di catalogo: dimensionamento su rete di connessione e architettura inverter del sito.
03
Cablaggio, assemblaggio e prove funzionali dei quadri realizzati nell'officina RG con presidio tecnico.
04
Shelter completo trasportabile su bilico: meno cantiere in campo, meno tempi di posa.
05
Prove funzionali interne prima della spedizione; in campo restano gli allacciamenti MT/BT.
06
Layout interno pensato per accessi, distanze di sicurezza e sostituzione componenti principali.
07
Schemi elettrici, layout, manuali e dichiarazioni di conformità coordinati per il singolo shelter.
08
Manutenzione programmata sui componenti attivi e disponibilità ricambi tramite officina RG.
09
Un solo ufficio tecnico per progetto, realizzazione, spedizione e assistenza post-installazione.
Contesti applicativi
01
Grandi coperture produttive con inverter centralizzati e connessione MT dedicata.
02
Impianti su terreno con più aree inverter e cabina di trasformazione dedicata.
03
Architettura tradizionale in bassa tensione con sezione BT dimensionata sui feeder.
04
Architettura di ultima generazione con sezione BT verificata sul livello di tensione 800V.
05
Estensioni di impianti esistenti o siti in cui il pre-cablaggio in officina abilita installazioni rapide.
06
Cabine tradizionali in muratura non praticabili: lo shelter come modulo compatto trasportabile.
Dalla nostra officina

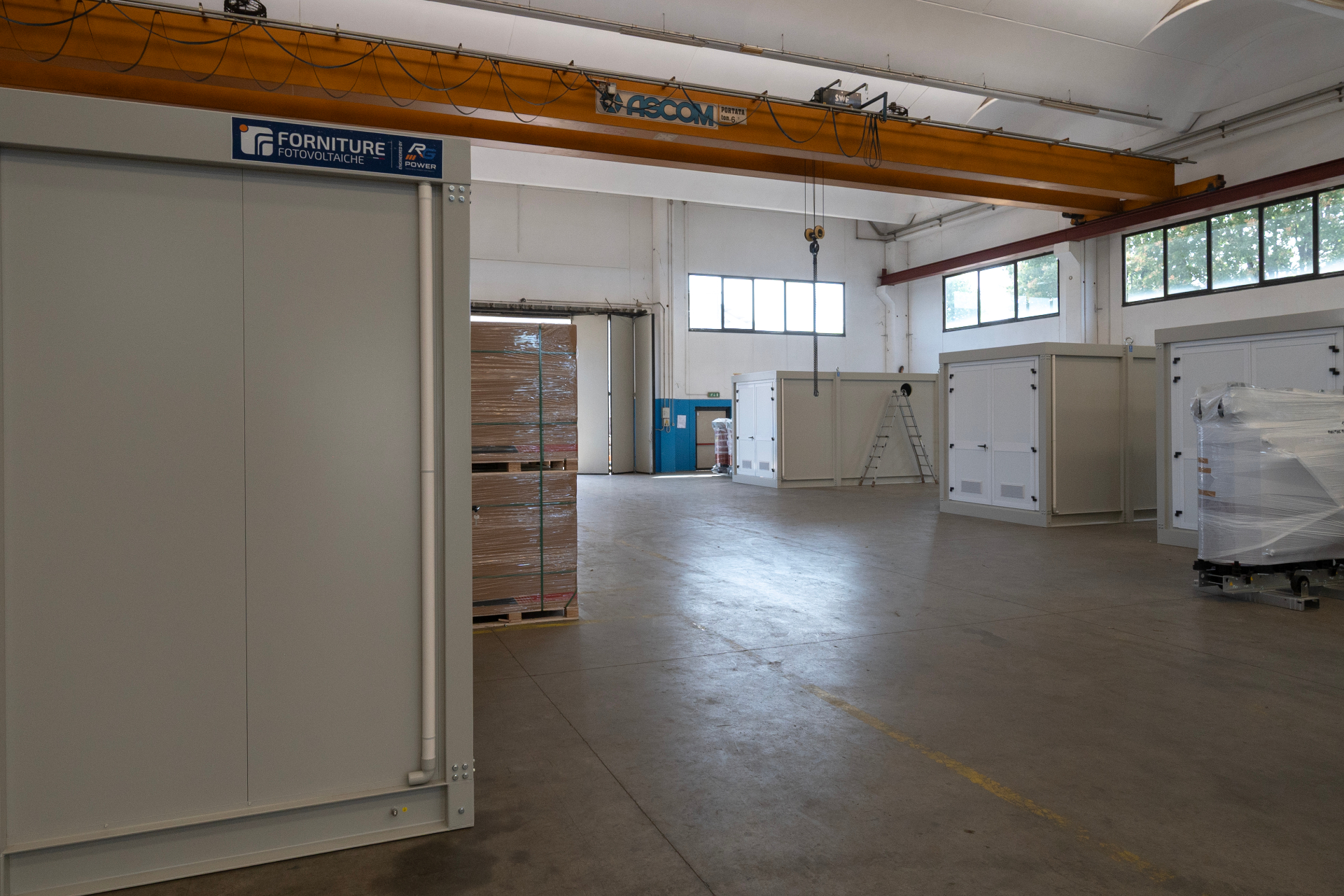

Progettazione, carpenteria, cablaggio e collaudo dentro la stessa sede. Al cantiere arriva un modulo pronto, non un kit da assemblare.
Metodo RG Power · Shelter
Otto passaggi tecnici per arrivare a uno shelter dimensionato sul progetto reale, non su un preset.
Lettura del punto di connessione, del livello MT e delle prescrizioni del distributore.
Scelta inverter, tensione di uscita (400V o 800V AC), layout stringhe e feeder di collegamento.
Ipotesi di potenza trasformatore, sezione MT, sezione BT, ventilazione e ingombri di massima.
Schemi elettrici MT/BT, quadri, protezioni, ausiliari, layout meccanico e prescrizioni di trasporto.
Costruzione dei quadri MT/BT, assemblaggio dello shelter e integrazione dei componenti in officina RG.
Prove funzionali sui quadri, verifica delle sequenze di intervento delle protezioni, controllo ausiliari.
Trasporto su bilico, sollevamento sui punti dedicati, posa sul basamento previsto in progetto.
Allacciamenti MT/BT, collaudo in campo coordinato con il distributore, avviamento e consegna documentale.
Il costruttore · RG Elettroimpianti
Progettiamo, cabliamo e collaudiamo internamente quadri MT/BT, cabine e shelter per l'industria. Ufficio tecnico, officina e assistenza in un unico presidio: un solo interlocutore dalla richiesta al service, senza catene di subappalto.
Il sistema RG
Lo shelter MT/BT è la firma della divisione Power. Le altre due leve di continuità restano coordinate dallo stesso ufficio tecnico.
RG Power
Continuità energetica
Fotovoltaico industriale, cabine di trasformazione, storage, shelter MT/BT.
RG Automation
Continuità di controllo
PLC, HMI, SCADA, bordo macchina e revamping di linee produttive.
RG Facility
Continuità operativa
Manutenzione programmata e presidio elettromeccanico dei siti industriali.
Perché uno shelter RG Power è diverso
01
Cablaggio e assemblaggio dello shelter avvengono internamente, non presso terzisti.
02
L'ufficio tecnico che disegna lo shelter è lo stesso che lo collauda e lo assiste in campo.
03
Prove funzionali sui quadri e sulle sequenze di protezione eseguite in officina, prima del trasporto.
04
Dalla richiesta di offerta al service, il progetto ha un unico responsabile tecnico.
01
Scenario di rete, layout FV e vincoli di sito comunicati all'ufficio tecnico.
02
Ipotesi di sezione MT, sezione BT, trasformatore e ingombri, condivisi con il committente.
03
Configurazione shelter definita e messa in relazione con distributore e costruttore inverter.
Dal cantiere

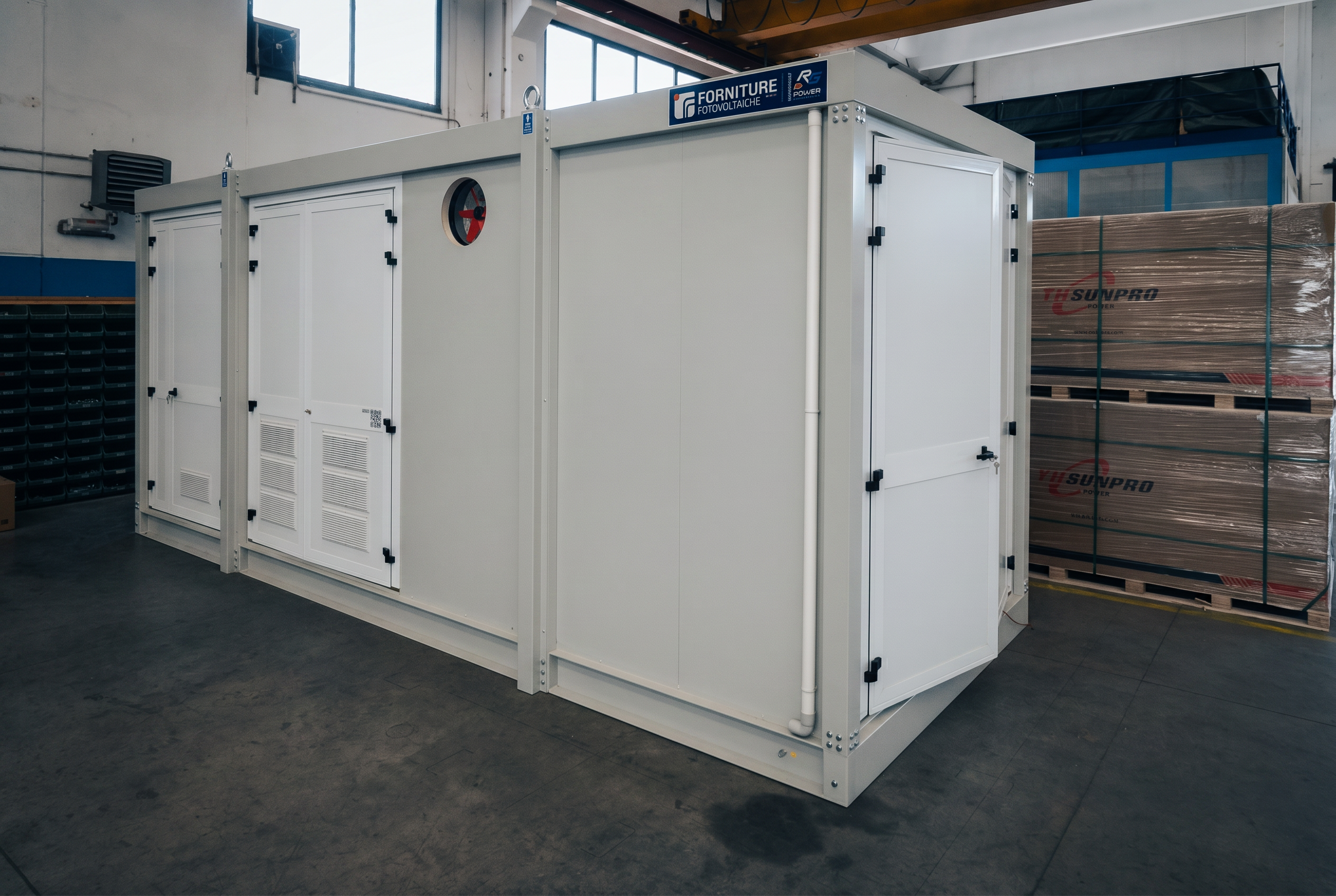

Shelter trasportato cablato e testato: in sito restano gli allacciamenti MT/BT e il collaudo con il distributore.
Domande dall'ufficio tecnico
Le potenze effettive sono definite in fase progettuale in funzione dell'impianto fotovoltaico, del trasformatore scelto e delle prescrizioni di connessione del distributore. Non pubblichiamo tagli standard perché ogni sito ha un dimensionamento dedicato.
Entrambi. La sezione BT è dimensionata sull'architettura degli inverter del progetto: per 400V con componentistica tradizionale, per 800V AC con verifiche specifiche sul livello di tensione e coordinamento con il costruttore inverter.
Configurabile in funzione del progetto. La scelta dipende da vincoli di sicurezza, ambiente di installazione, potenza e preferenze del cliente. Ogni configurazione ha implicazioni su ventilazione, distanze e ausiliari.
Le protezioni di interfaccia MT o BT sono definite secondo le prescrizioni di connessione del distributore e la normativa applicabile al sito. Coordiniamo la scelta in fase progettuale con il distributore e con il costruttore inverter.
Ventilazione naturale o forzata, in funzione della potenza del trasformatore, delle condizioni ambientali del sito e del layout interno. Il dimensionamento è verificato in fase di progetto.
Lo shelter è progettato per il trasporto stradale su bilico e il sollevamento con golfari o punti di aggancio dedicati. Le dimensioni di trasporto sono verificate in fase progettuale con il vettore.
Sì. Prima della spedizione eseguiamo prove funzionali sui quadri MT/BT, verifica delle sequenze di intervento delle protezioni e prove degli ausiliari. In campo restano gli allacciamenti MT/BT e il collaudo con il distributore.
Sì. Coordiniamo la posa dello shelter sul basamento predisposto in cantiere, gli allacciamenti MT/BT, il collaudo con il distributore, l'avviamento e la consegna documentale.
Schemi elettrici MT/BT, layout meccanico, manuali dei componenti principali, dichiarazioni di conformità applicabili e verbali di prova funzionale eseguiti in officina.
Sì. L'officina RG resta il punto di riferimento per manutenzione programmata sui componenti attivi, verifica periodica delle protezioni e disponibilità ricambi.
